小松PC240-8MO挖掘机液压系统多数压力传感器报警

添加时间：2022-01-10 点击量：3987

小松PC240-8MO挖掘机液压系统多数压力传感器报警

协合电子 2021-12-14 20:13

收录于话题

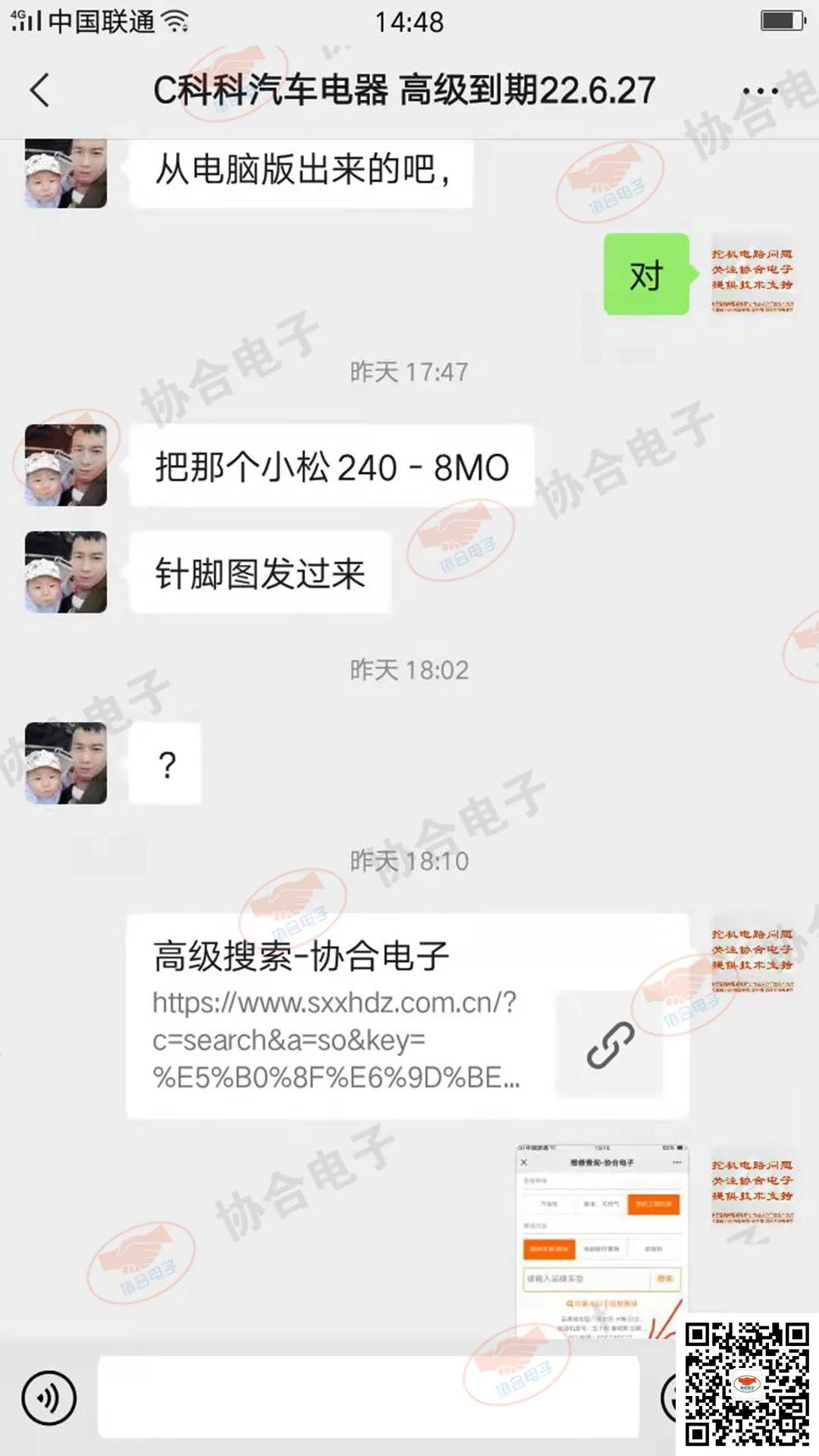

感谢会员的反馈

挖机修理，电路问题，高级会员提供技术支持。如果您在挖机电路维修中遇到问题，欢迎联系我们咨询探讨。

我们会经常整理一些来自高级会员实际维修中反馈的典型案例。可能有些图片不太清楚，但一定要感谢他们每一位对我们的支持，把宝贵的维修经验分享出来，让我们共同进步。

小松PC240-8MO挖掘机

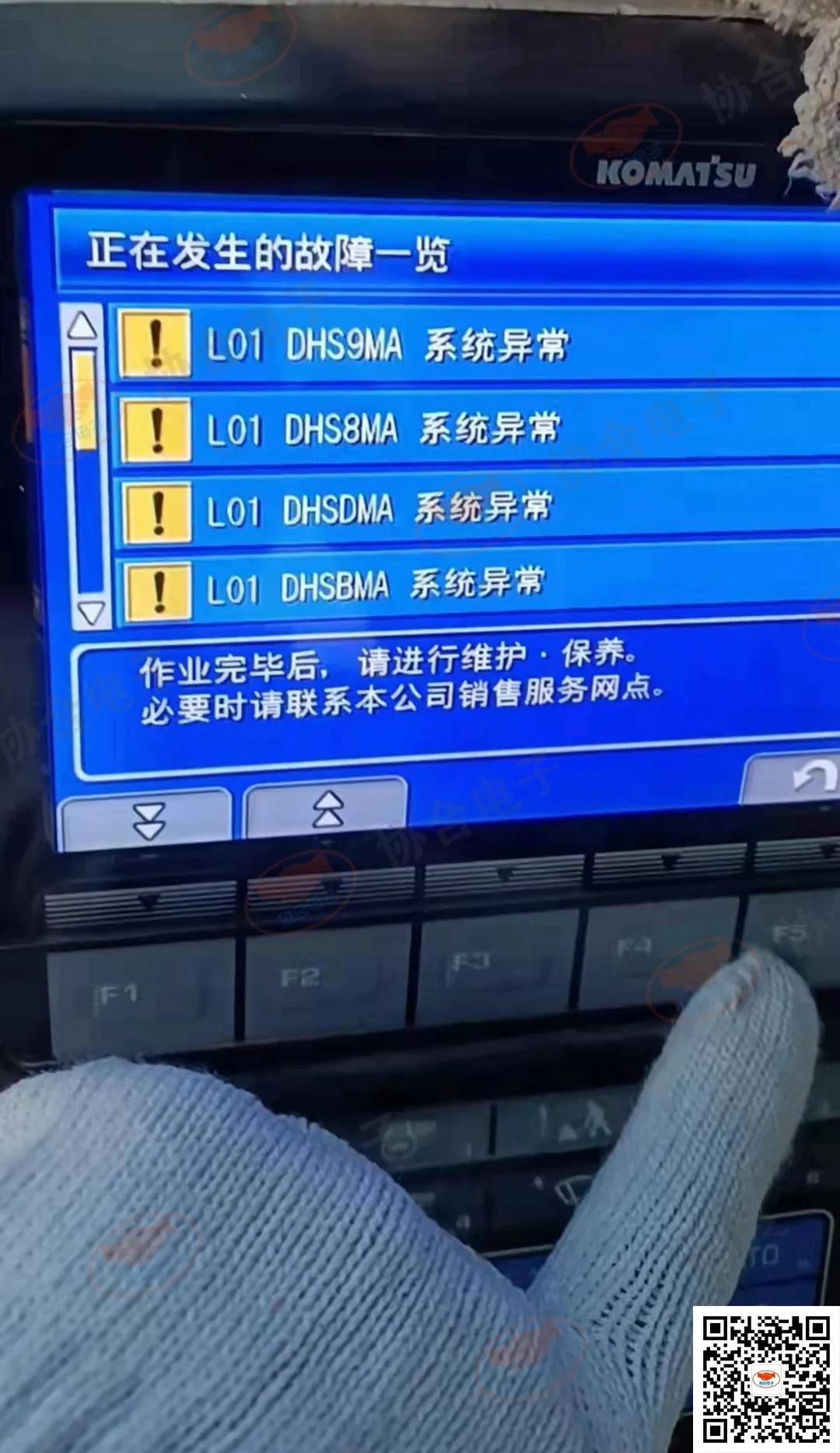

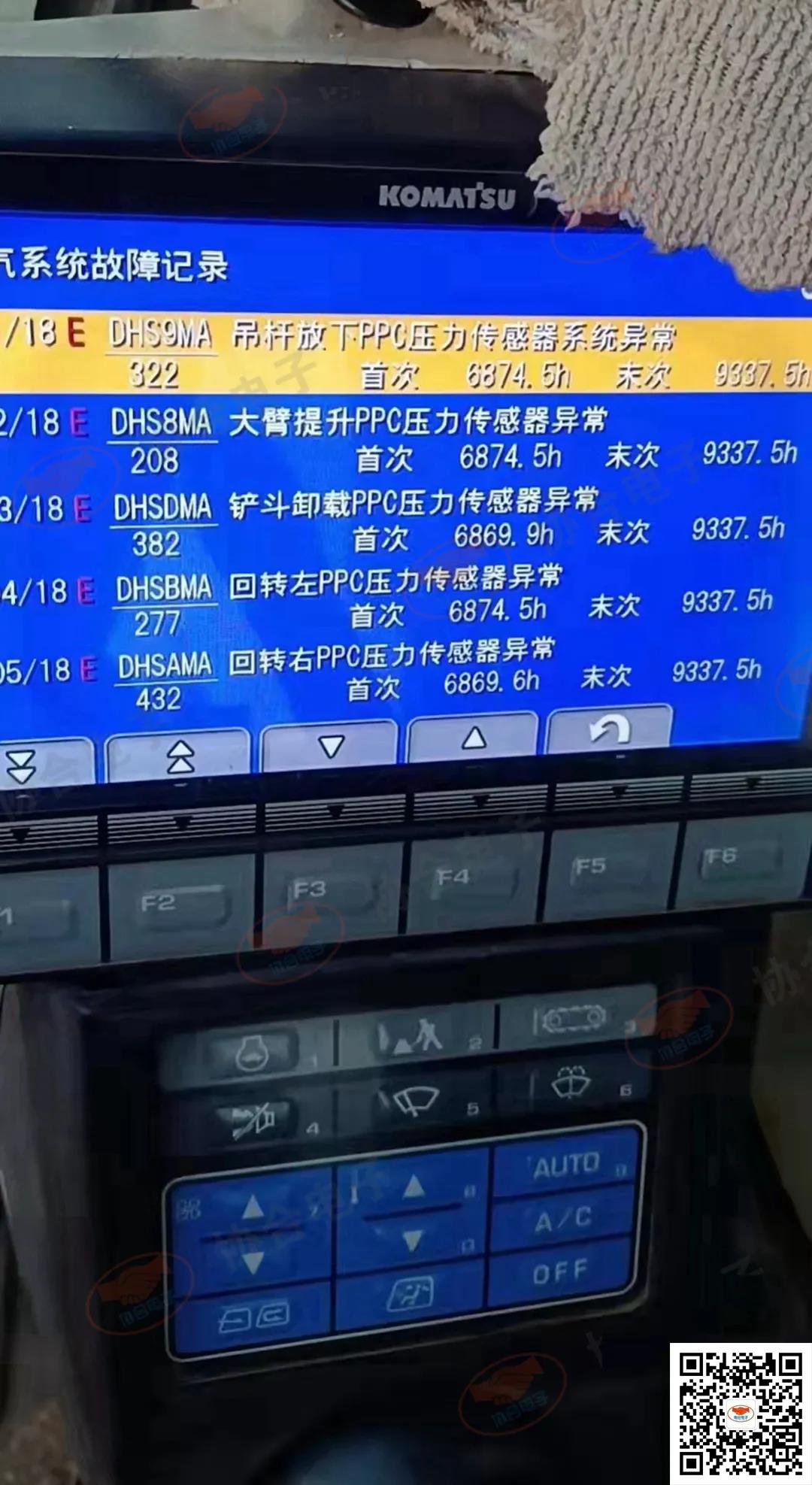

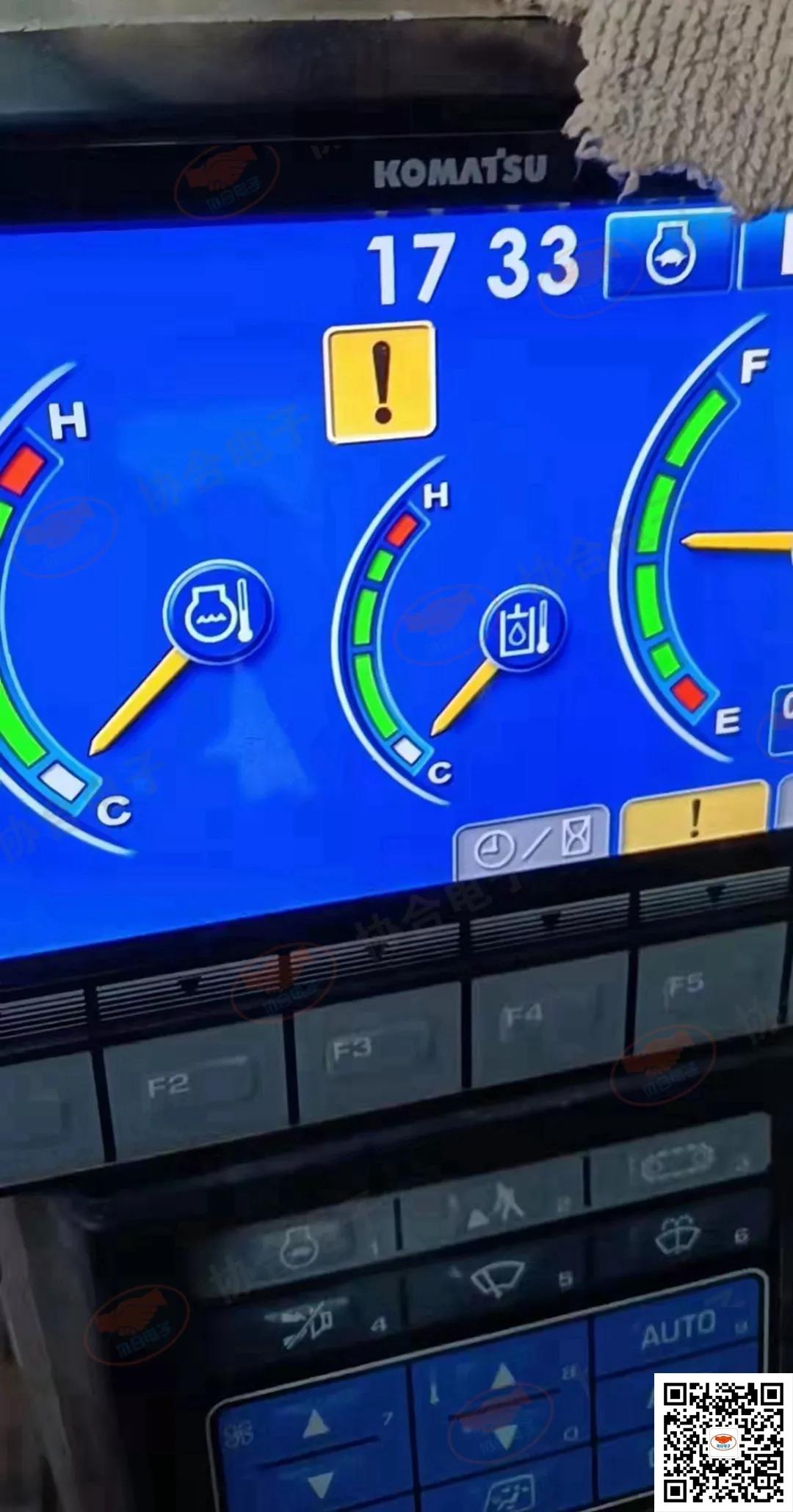

小松PC240-8MO挖掘机，屏幕显示黑色感叹号，有很多L01的故障报警。

01 故障情况分析

显示器端子定义

-8显示器服务菜单方法

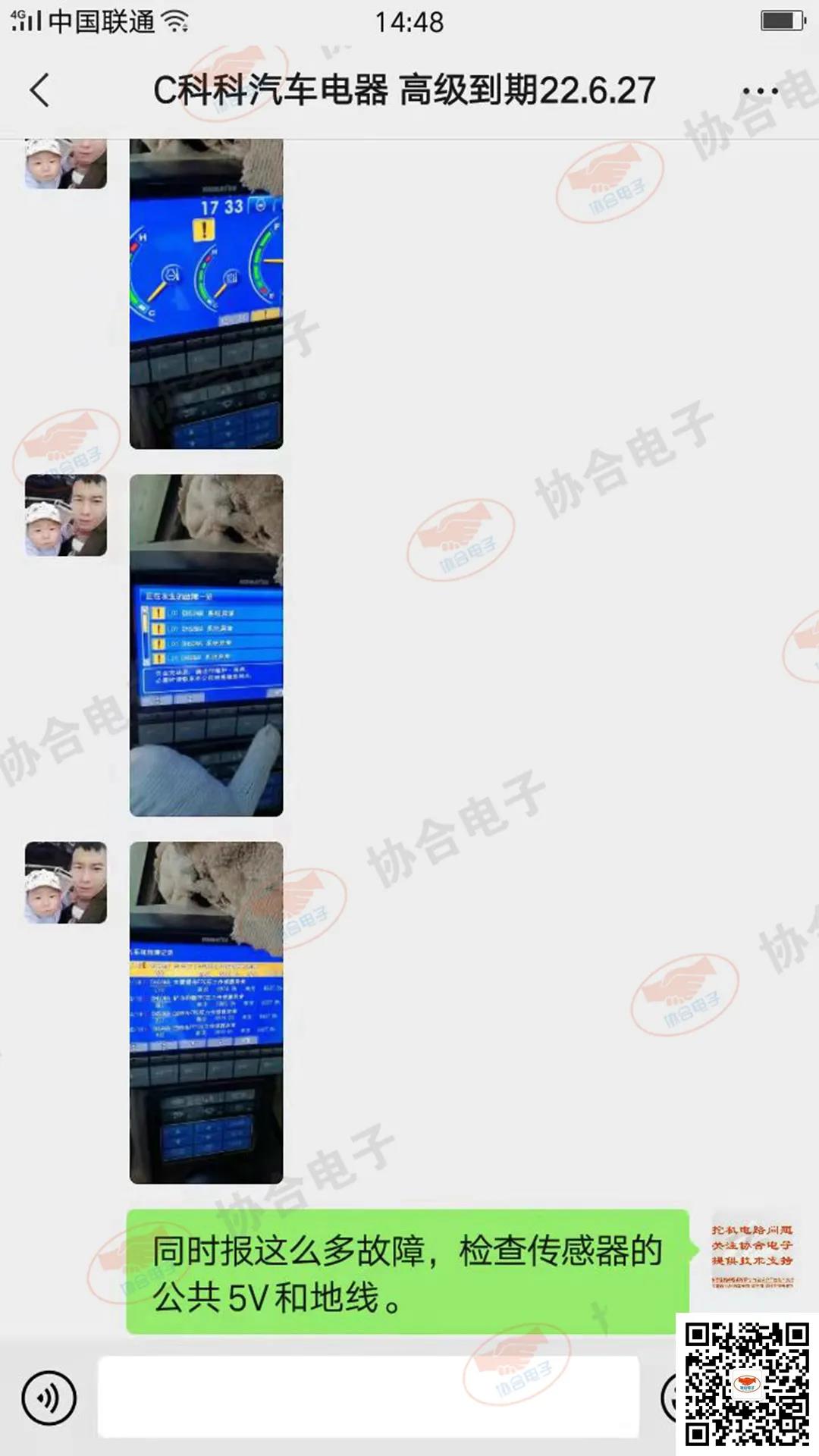

同时报很多传感器故障，首先要考虑传感器的公共5V电源或地线。

02 查找电脑板端子定义

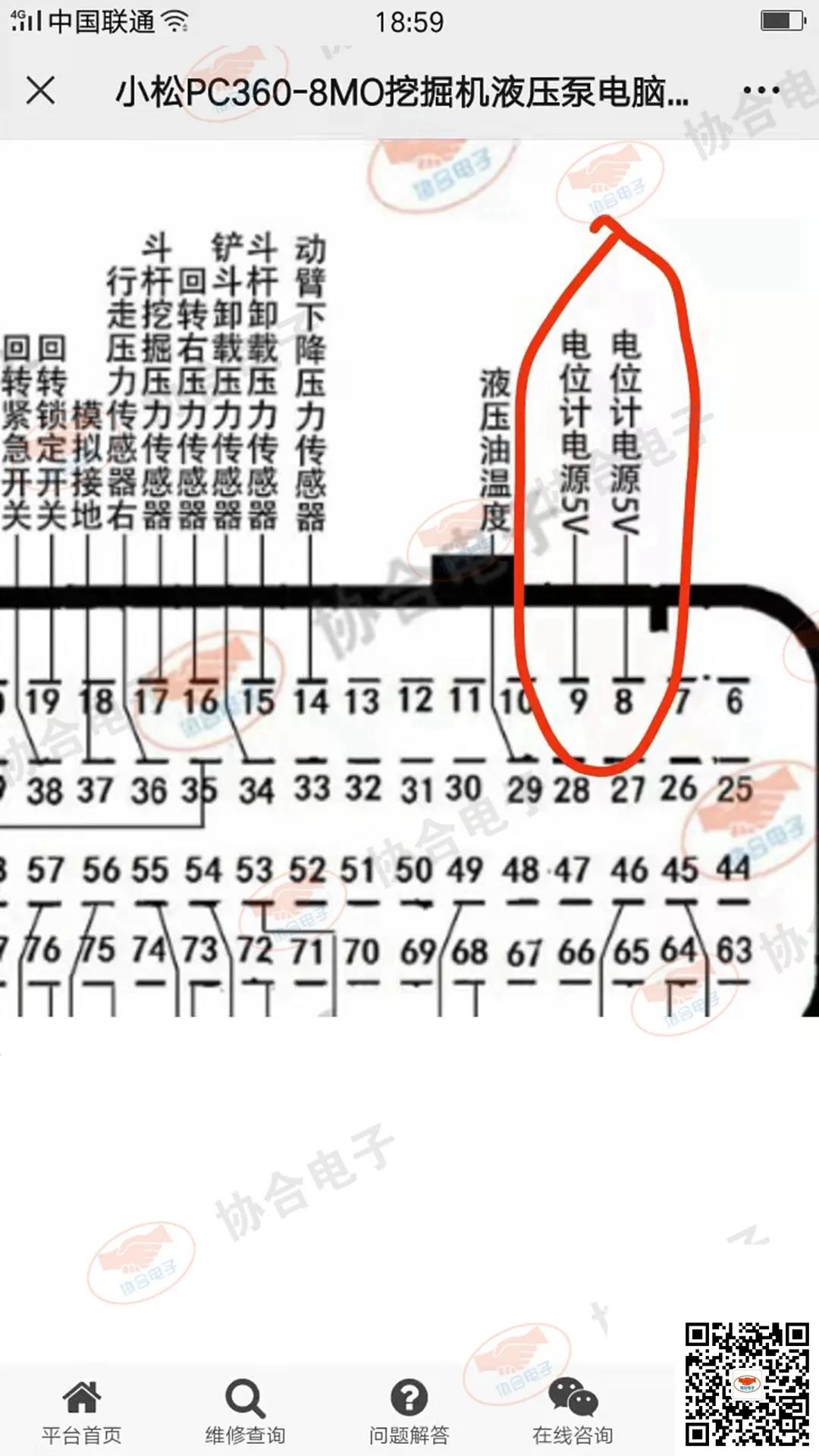

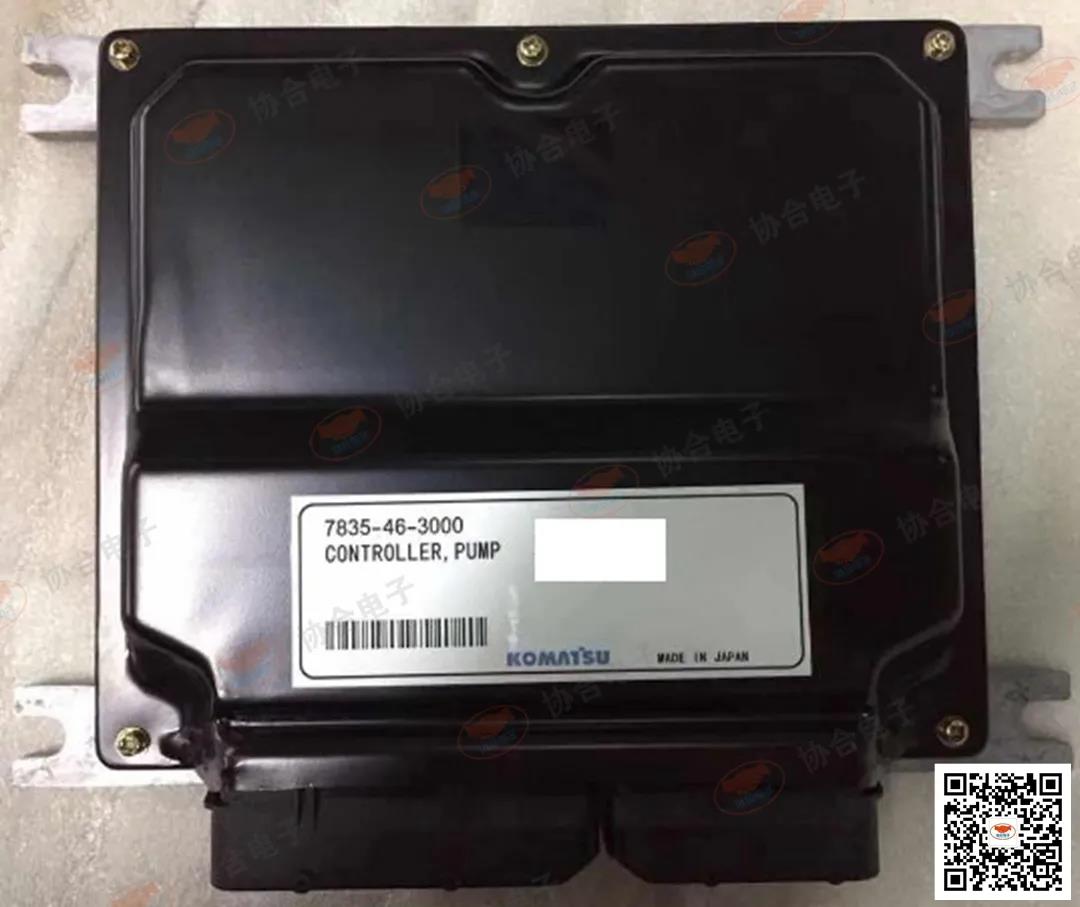

液压电脑板端子定义

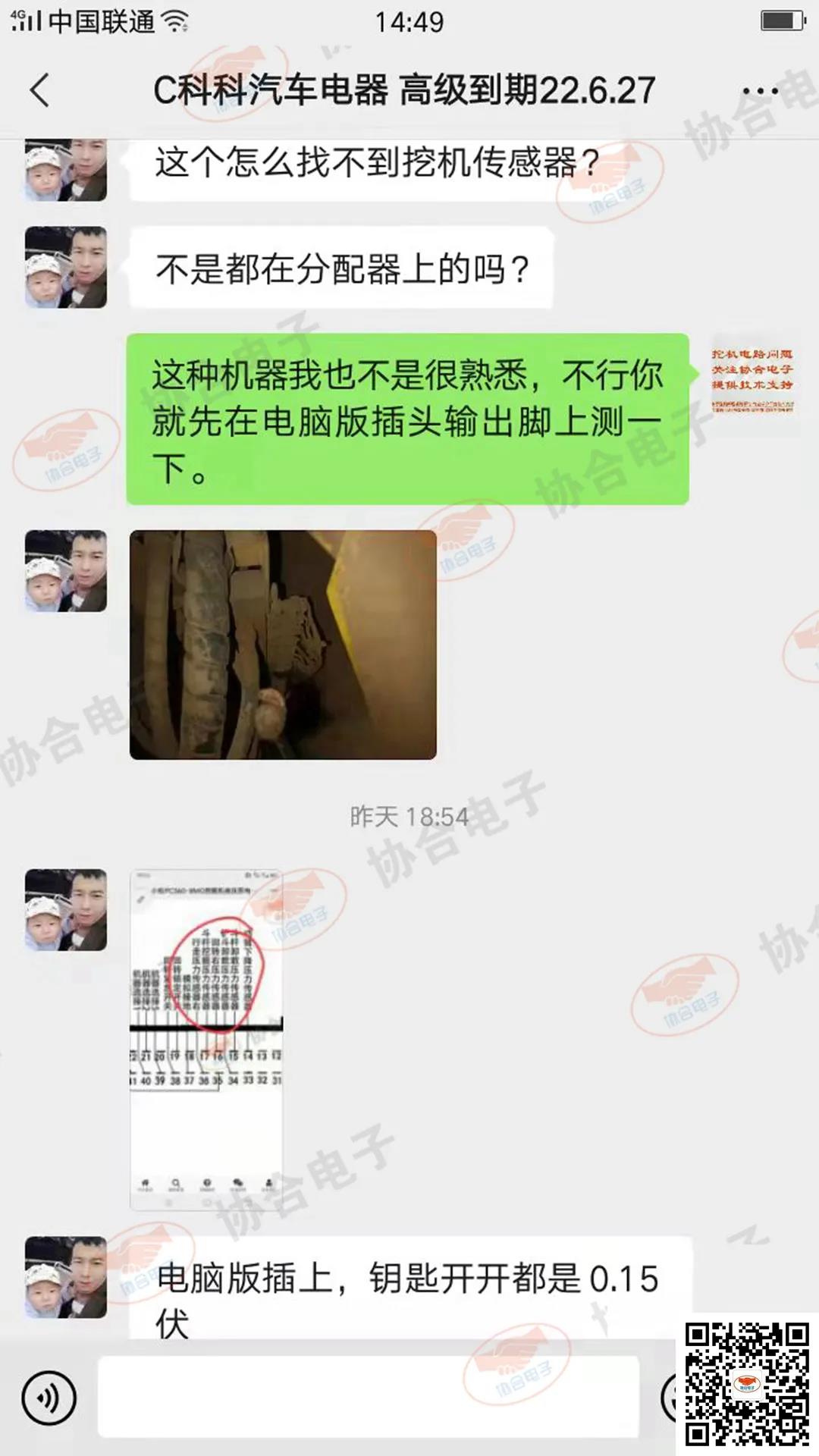

03 测量传感器电压

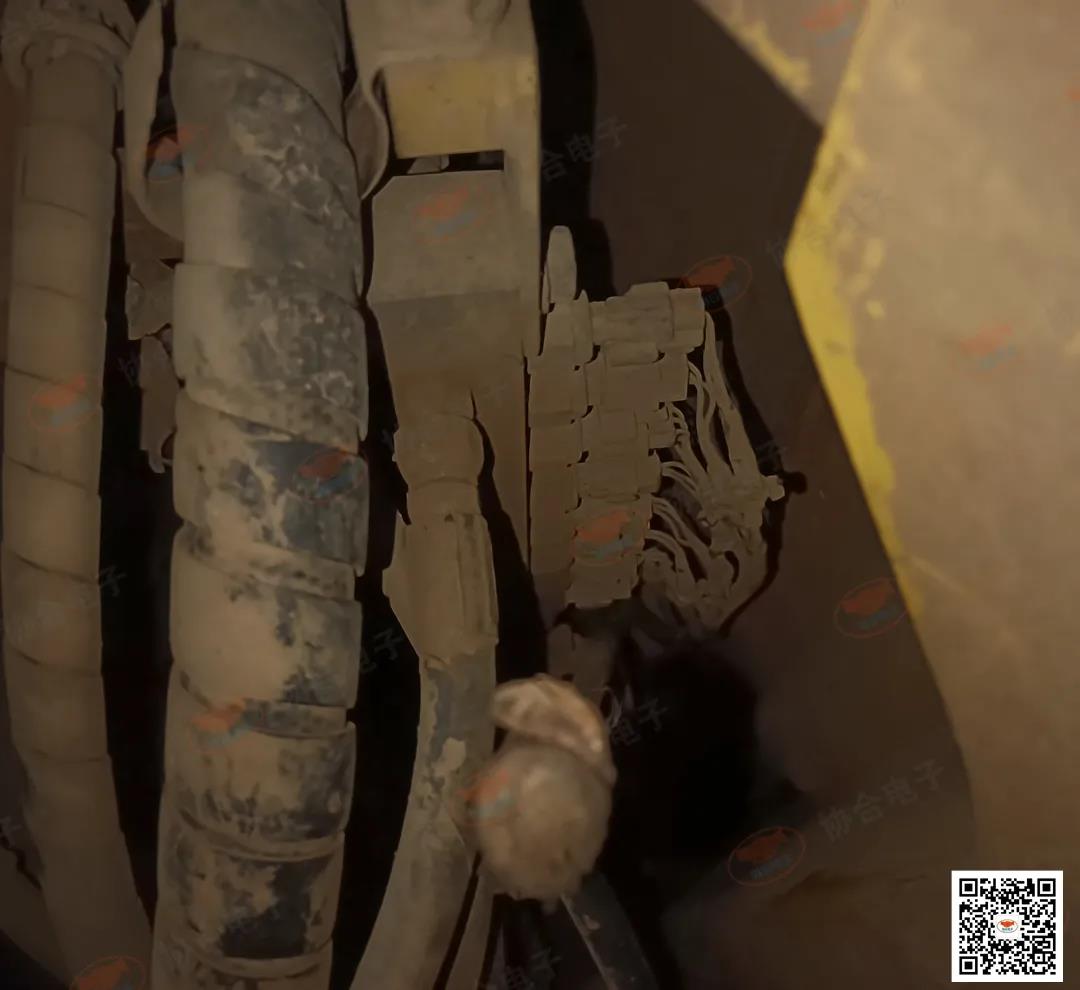

查看传感器分布位置图

经过检测，压力传感器上的信号电压都只有0.15V，低于正常工作电压，所以就会报警。

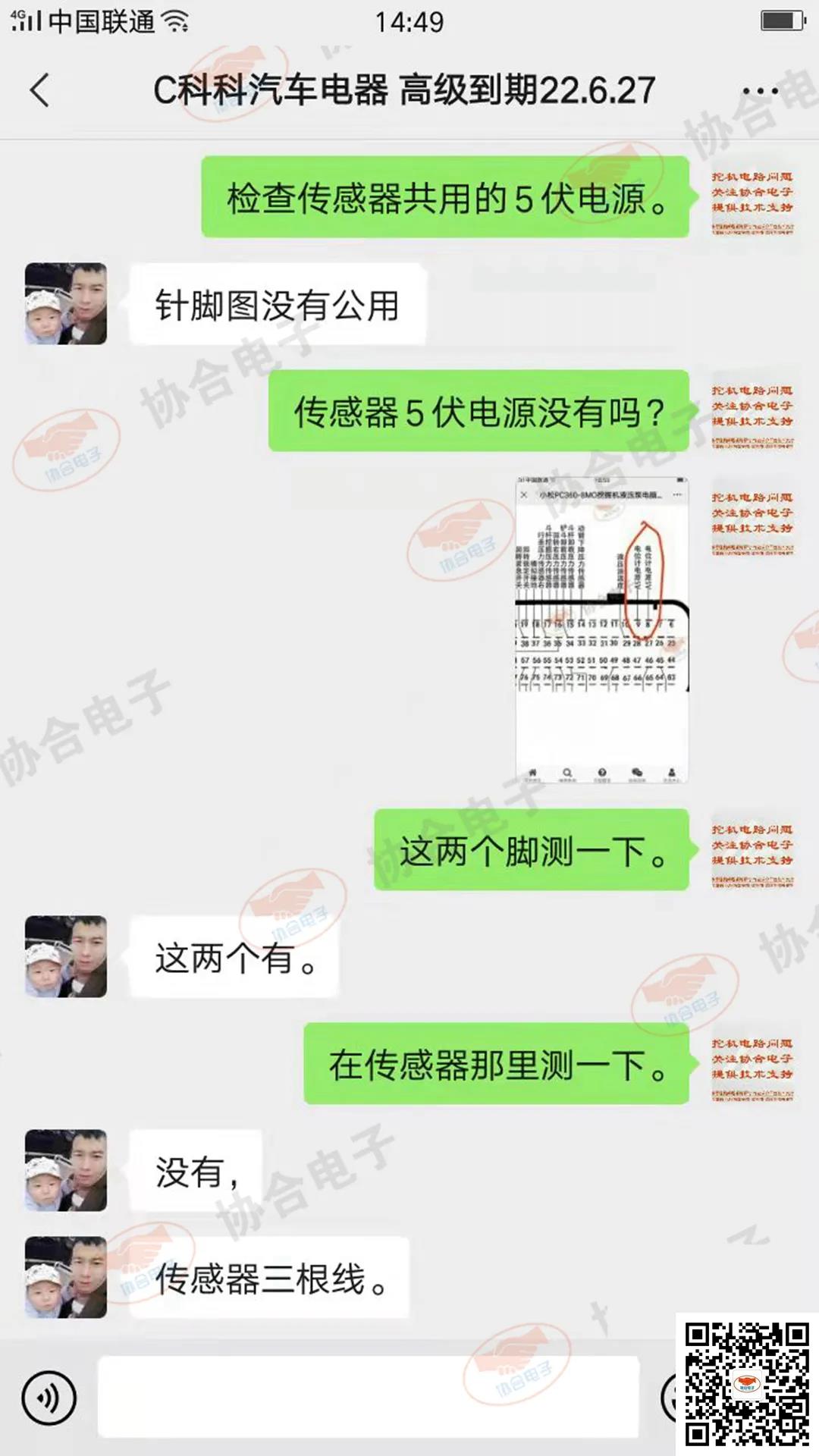

04 测量公共5V电源

经检测，液压电脑板压力传感器共用的8脚和9脚都有5V电源输出，但传感器上却没有5V电源。

05 分析传感器线路

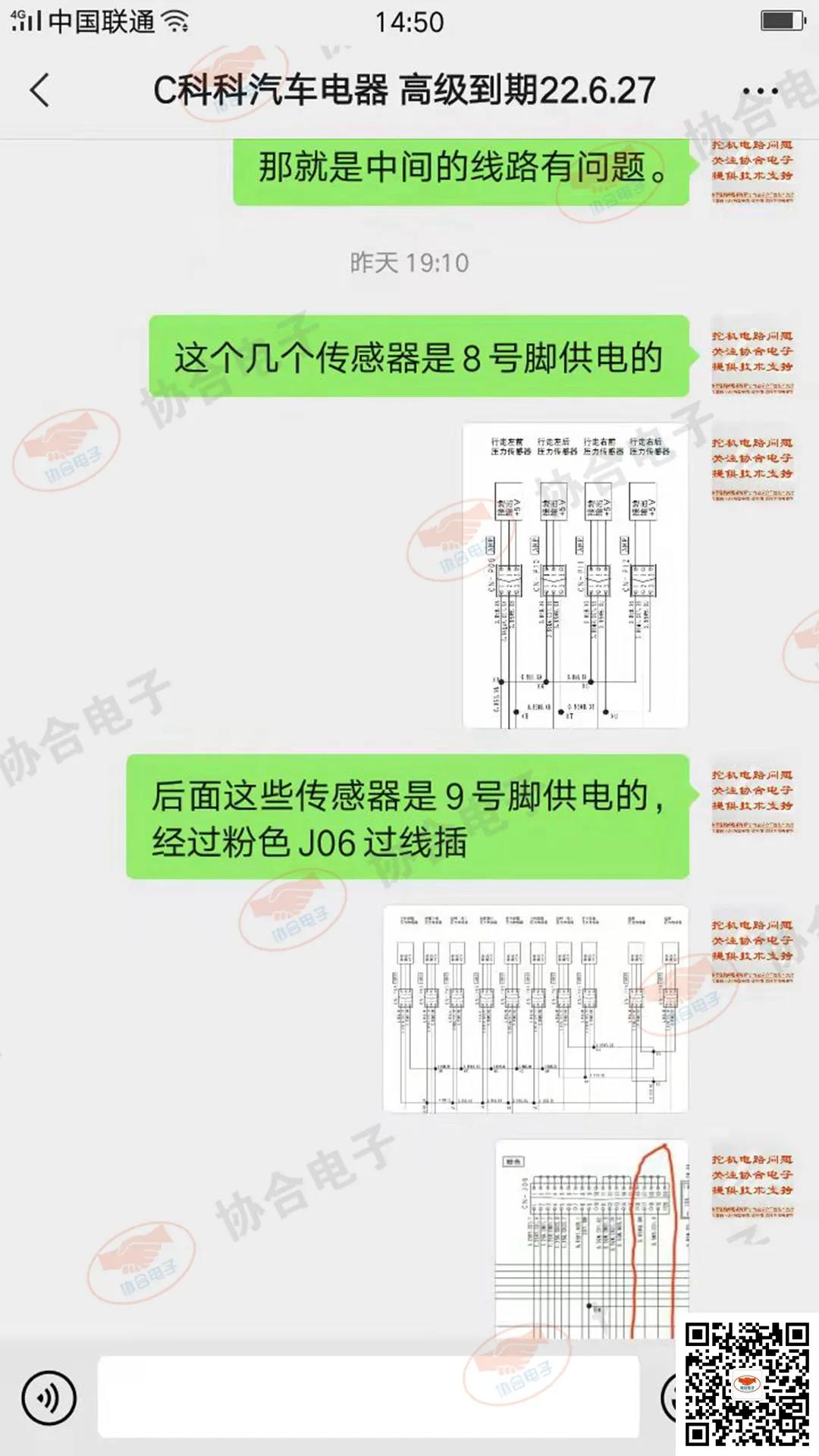

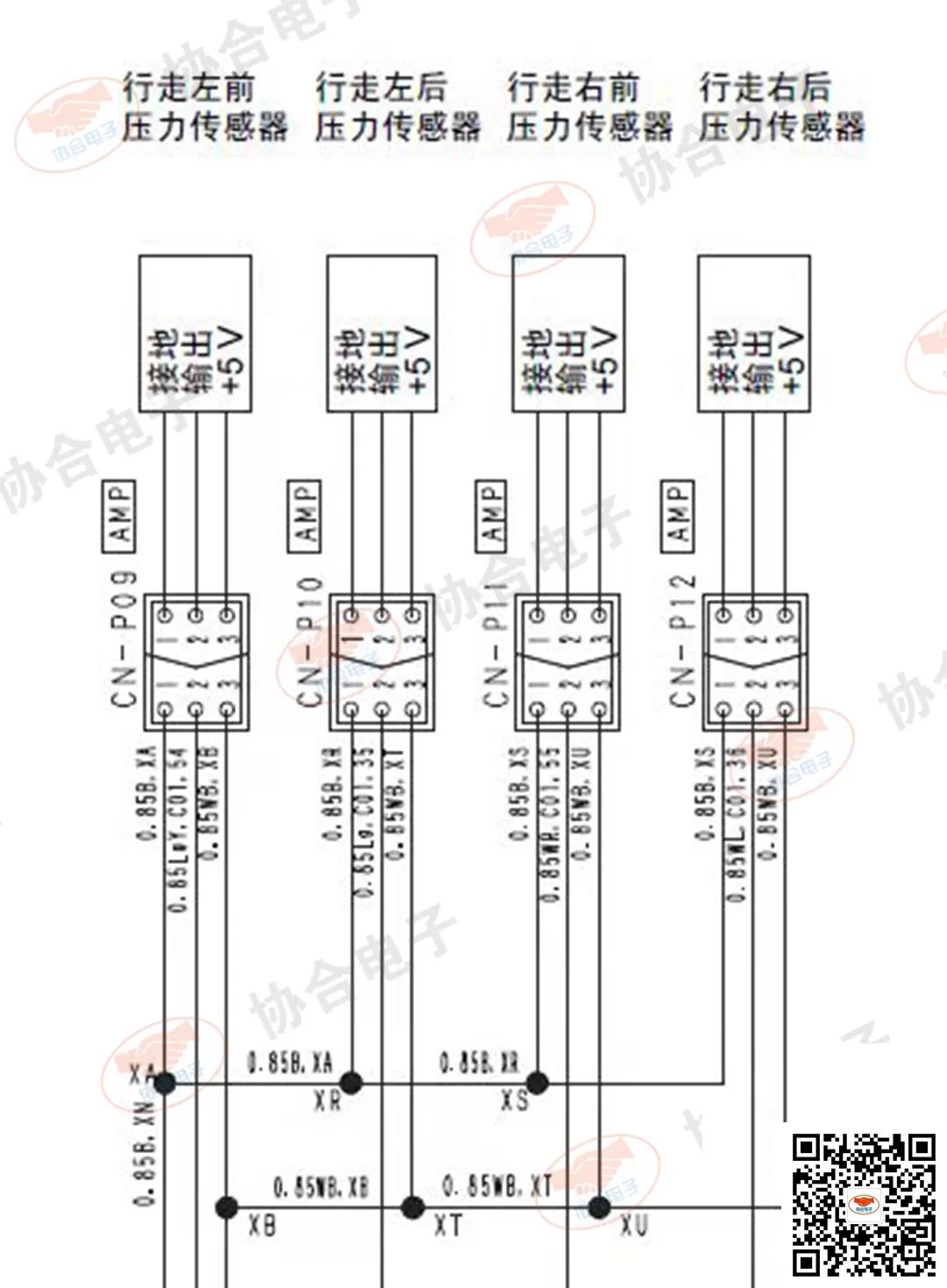

液压电脑板8脚输出同时给下面4个传感器供电

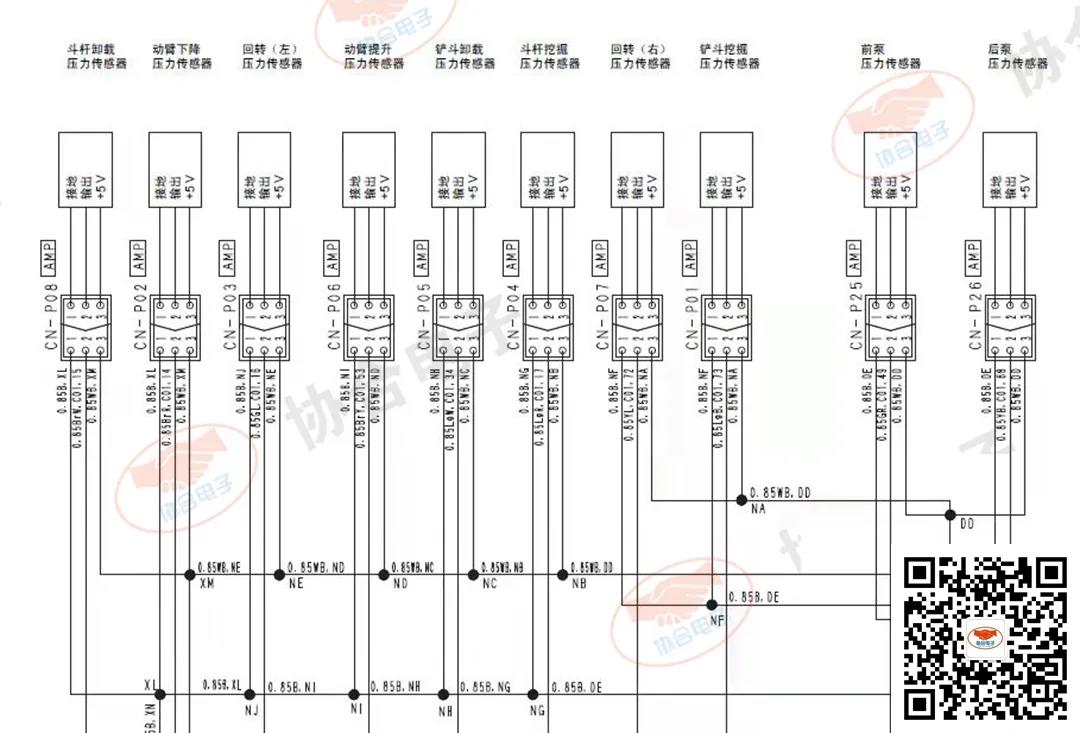

液压电脑板9脚输出同时给下面10个传感器供电，中间经过J06过线插头。

查看全车电气线路图

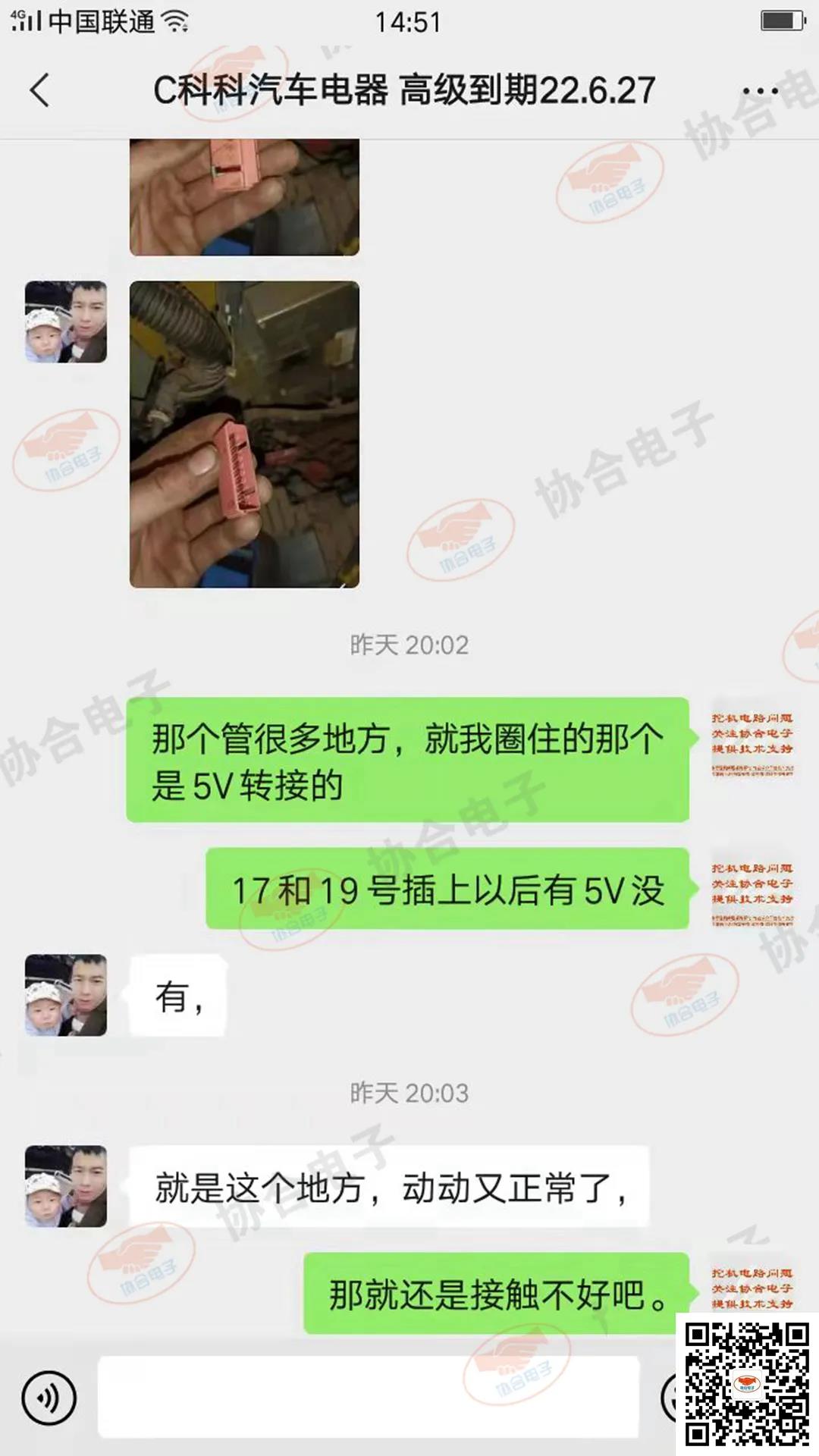

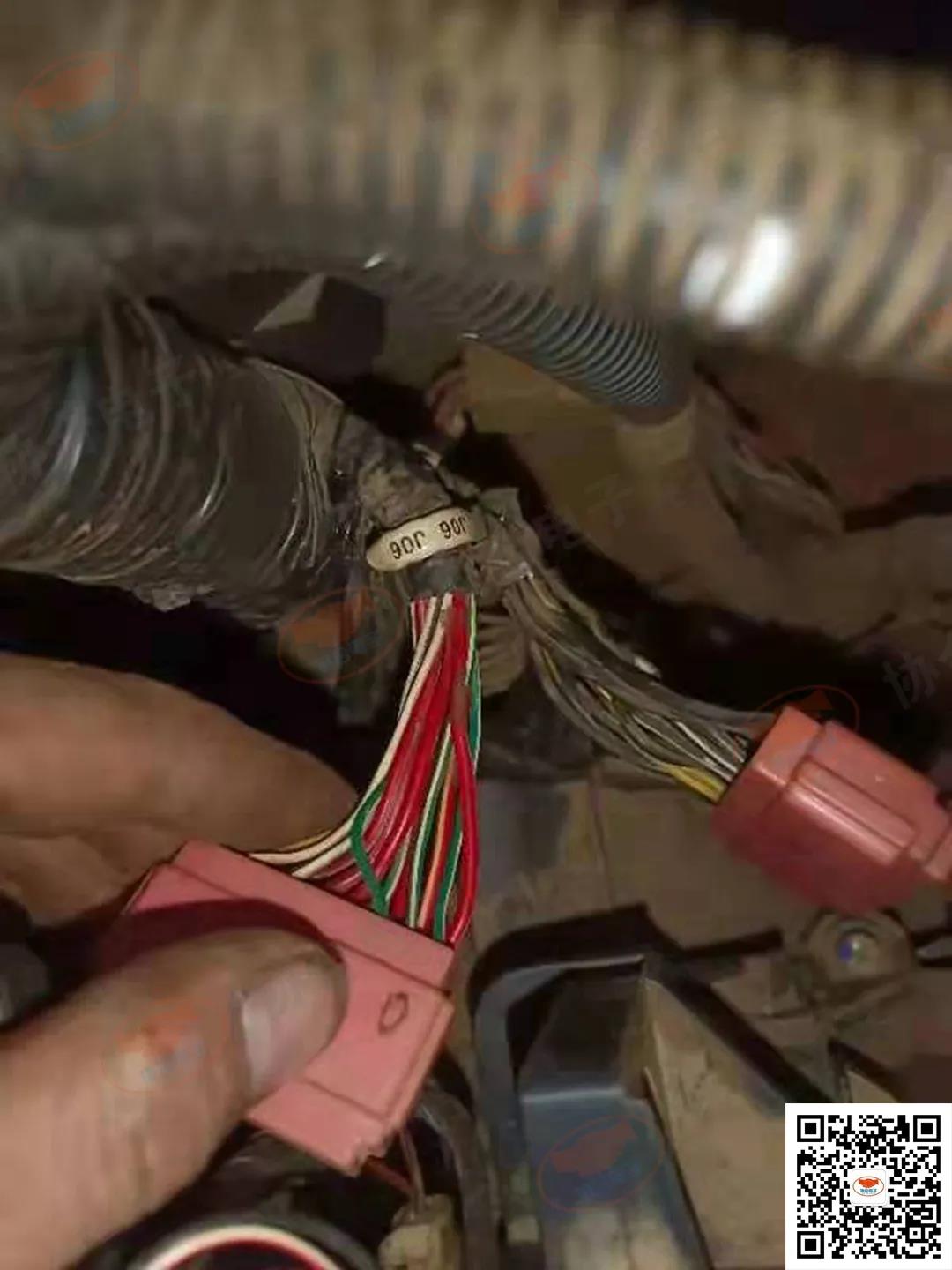

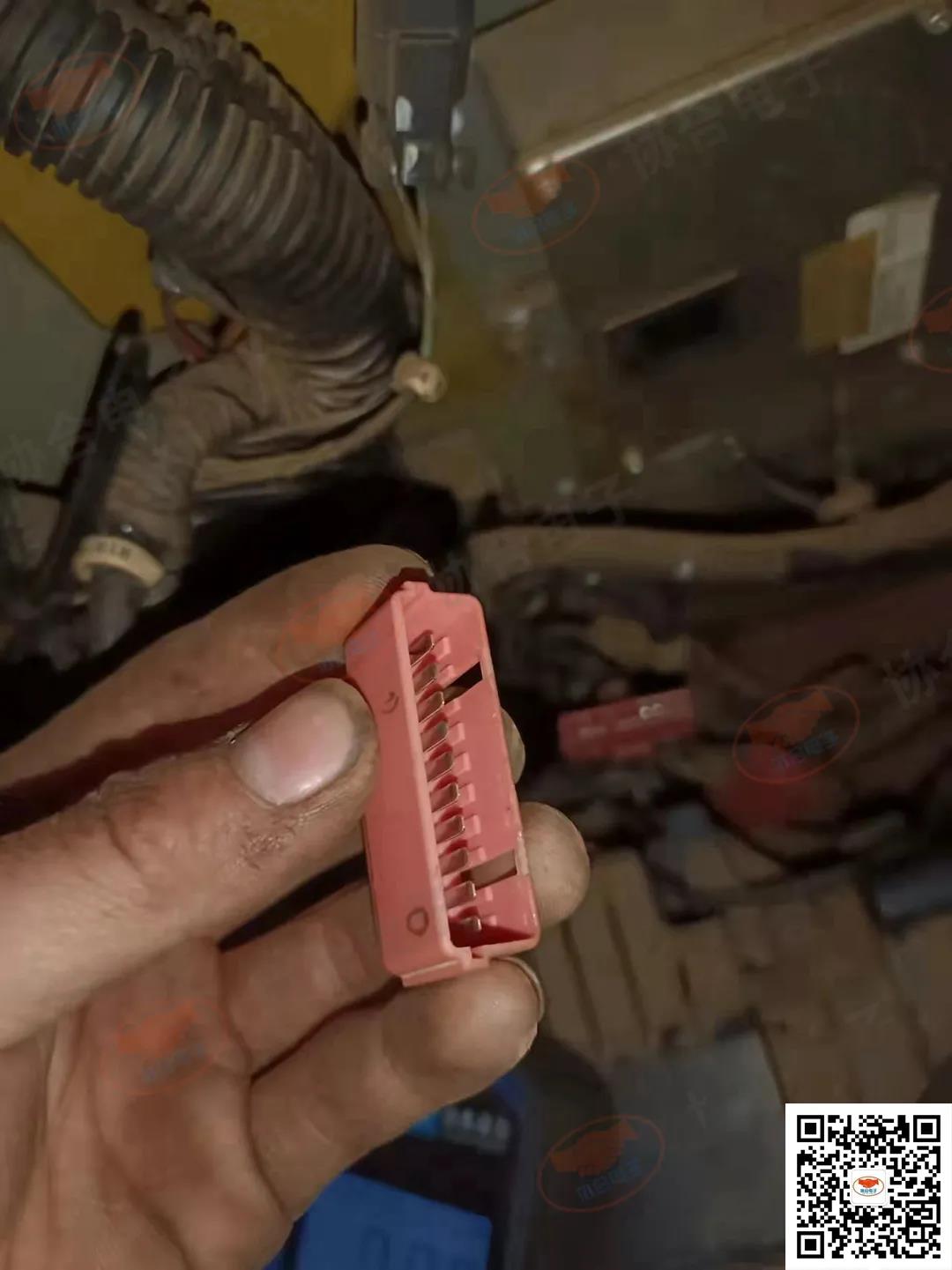

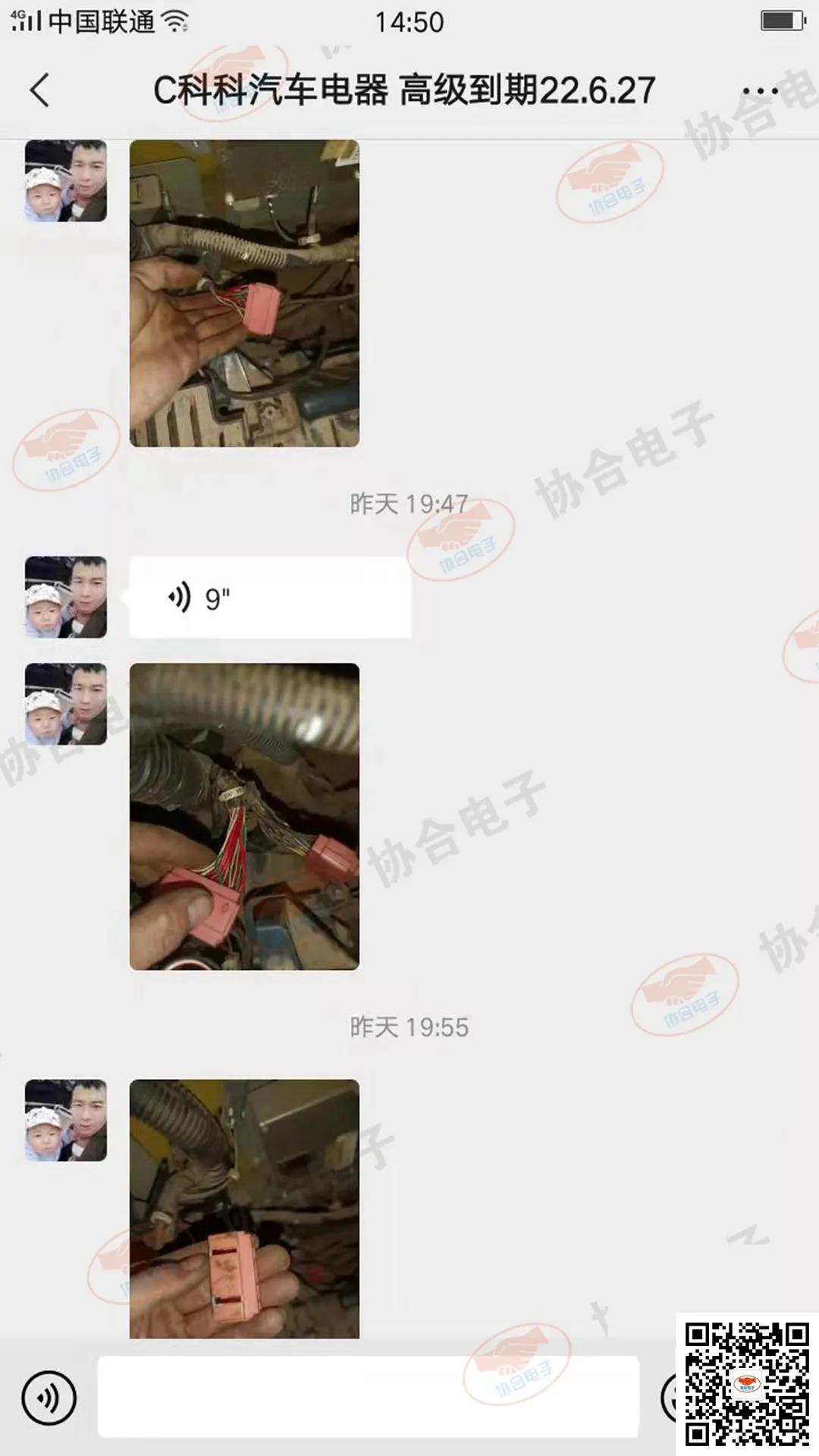

06 检查J06过线插头

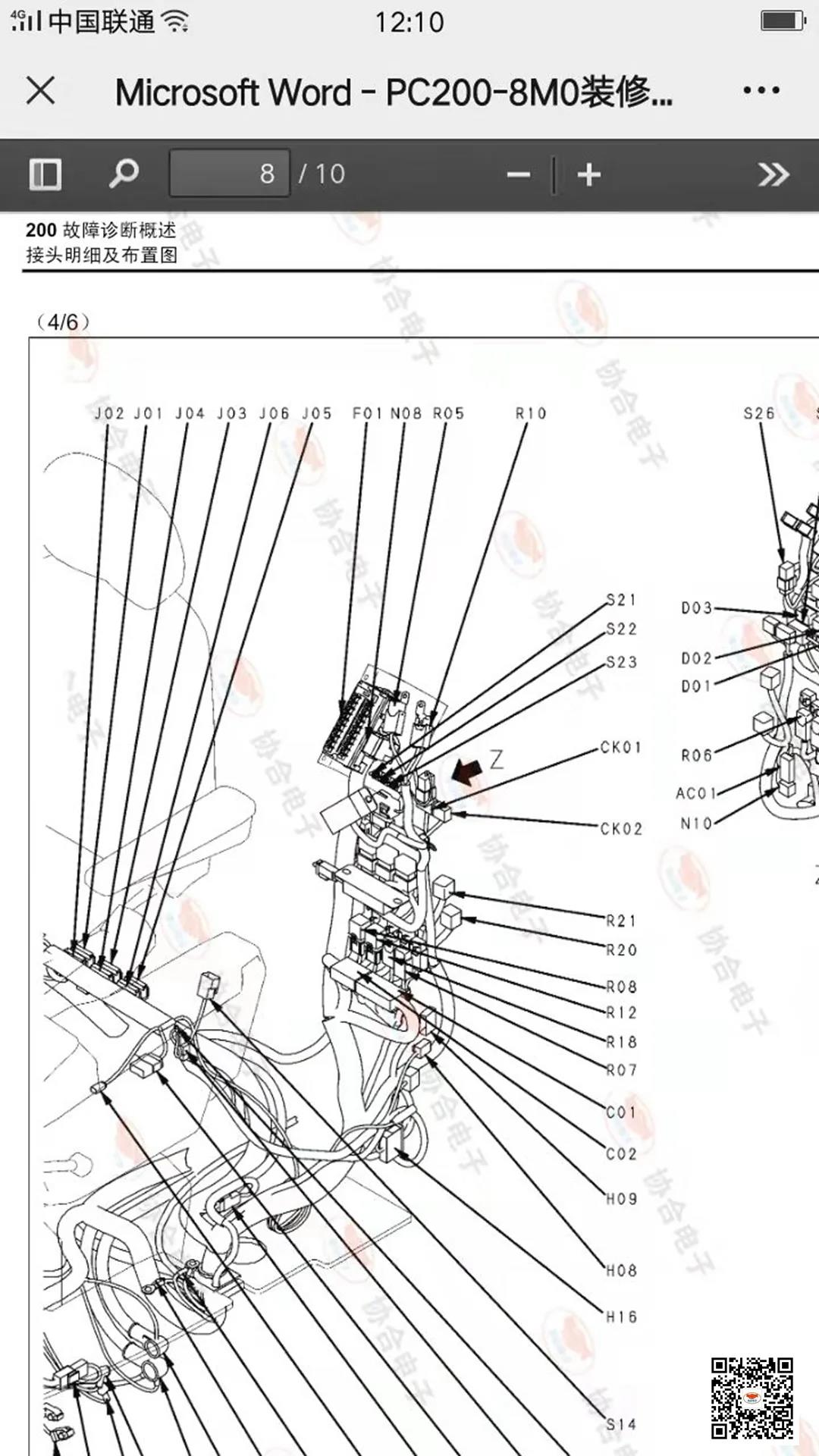

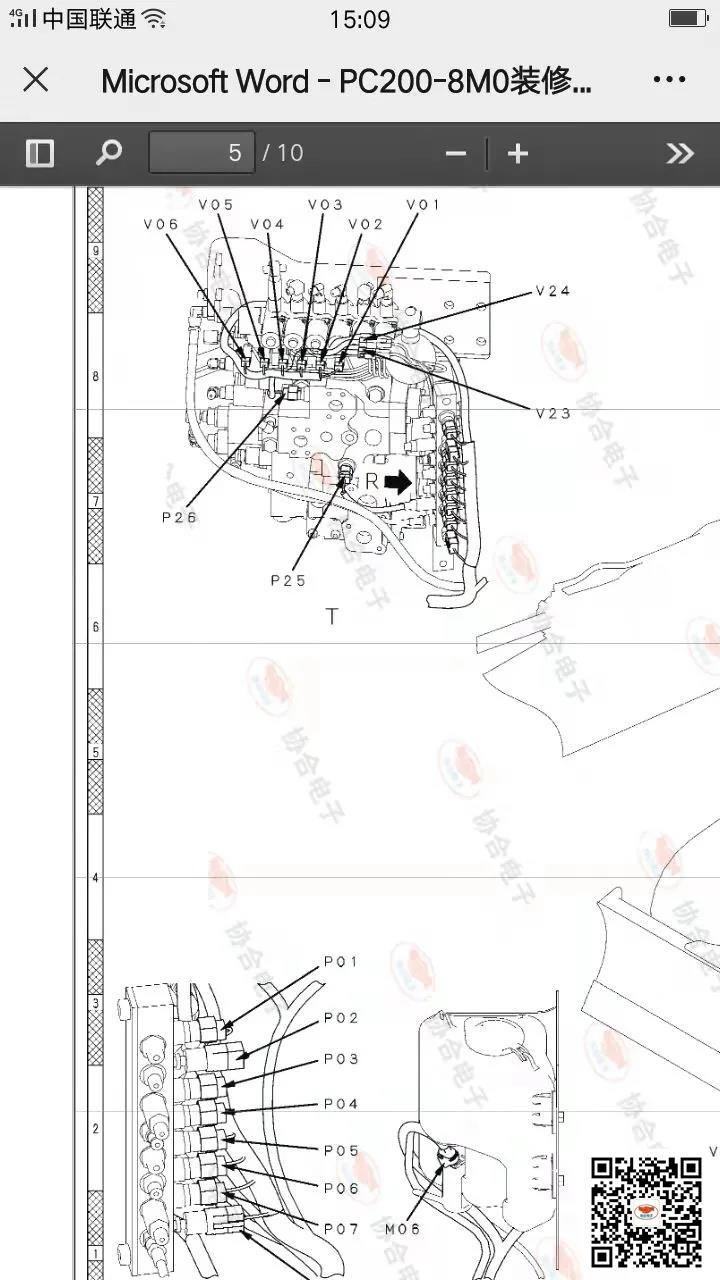

电气插头分布位置图

07 故障解决

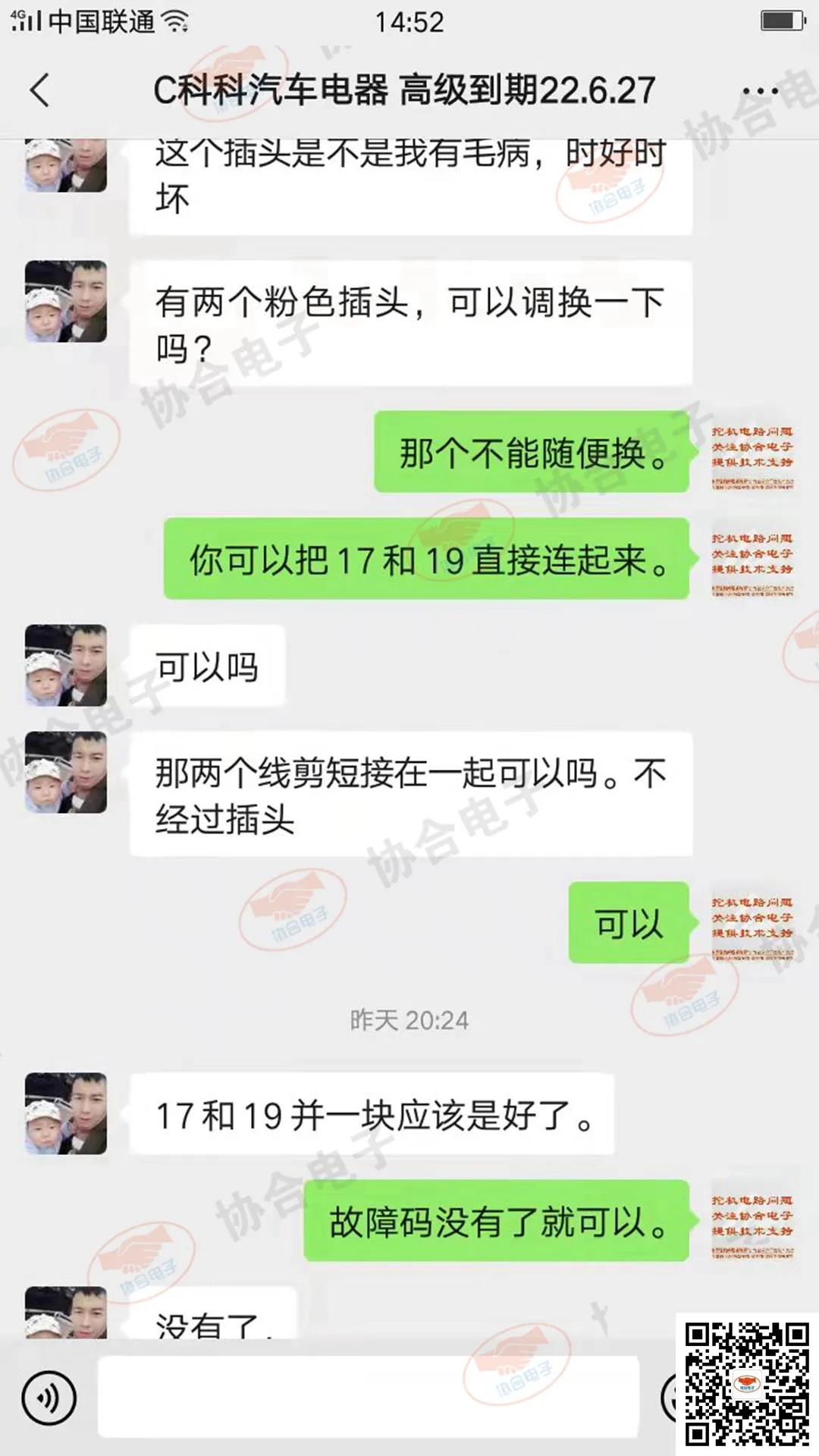

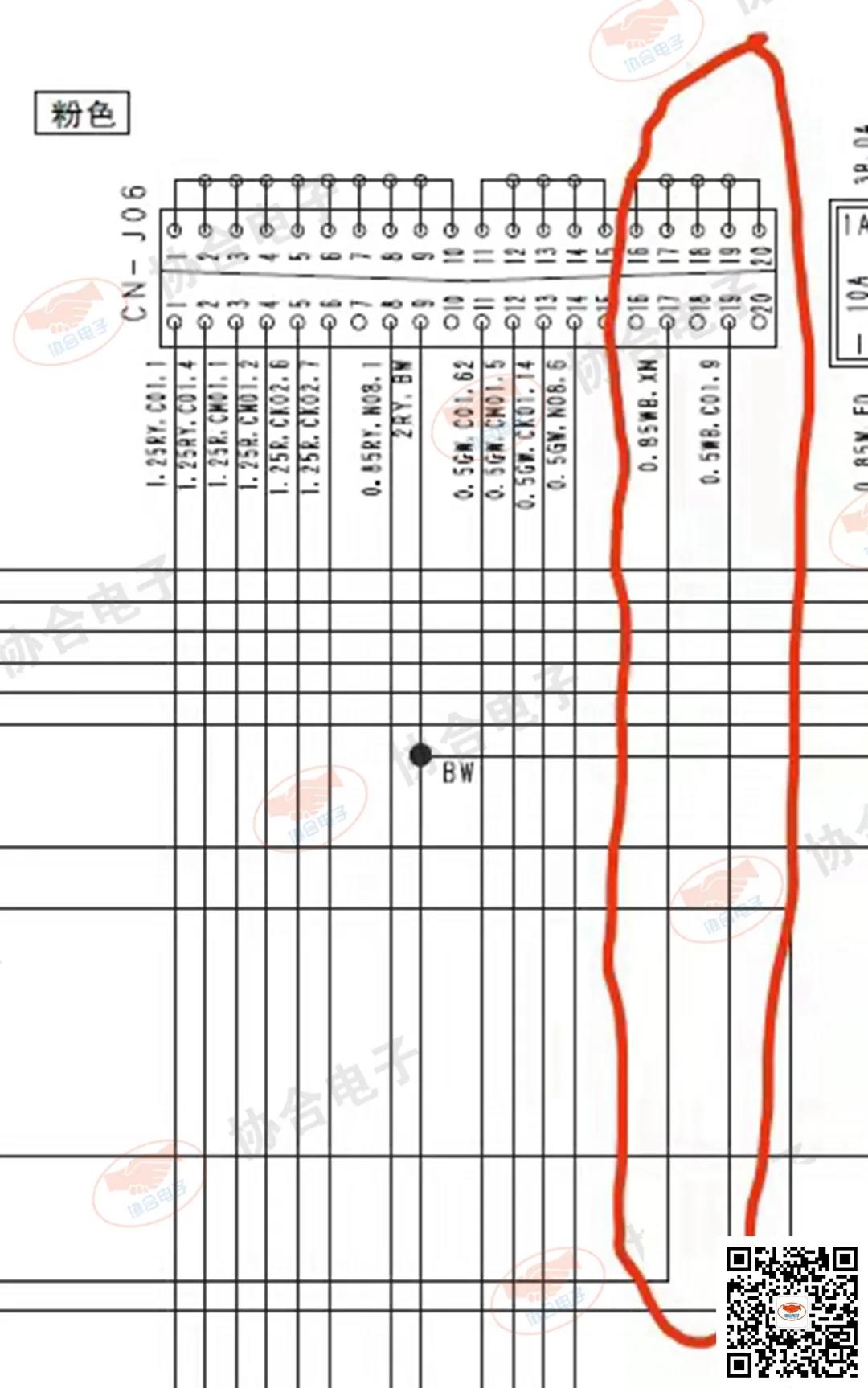

过线插头接触不良，将17和19脚短接后，故障解决。

故障小结

同时出现很多传感器故障报警时，首先要考虑传感器的公共电源和搭铁是否有问题。查看对应的线路图，分析共用的传感器是否对应当前的故障以及线路走向。

根据端子定义测量电脑板公共脚位，对比到传感器的数值，判断是否为线路故障，然后根据图纸中最容易出故障的部位查找。

小松-8挖掘机的过线短接插头比较多，容易出现接触不良的情况，造成各类偶发故障。

会员特权

高级会员可以查询常见挖掘机：包括故障码维修指导、电脑板端子图、线路图、液压图、维修手册等资料。

还可以免费观看电路讲堂中的服务菜单自诊断视频及维修案例中的检测视频。

在挖掘机电路维修中遇到问题可添加下面二维码快速联系技术顾问微信咨询探讨，协助分析解决。

机型种类繁多，技术无穷无尽，感谢您的信任。虽然我们不能承诺帮您修好每一个故障，但很多情况确实可以帮助分析问题，节省维修时间，一年中多修好几台机器就可以创造出更多的价值，并且维修技术也有所进步。

会员资料查询方法

设备诊断

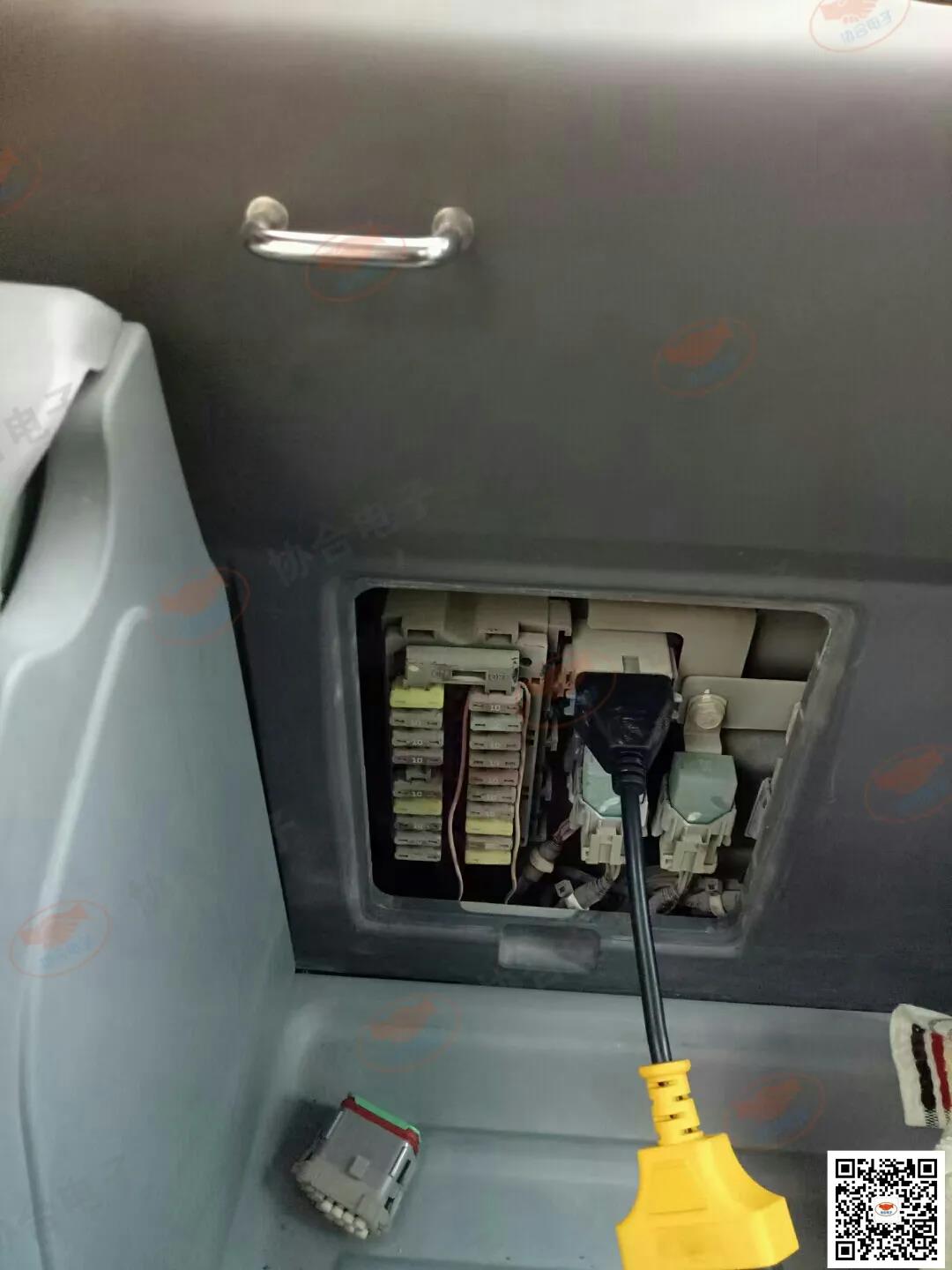

诊断插头端子定义
