卡特彼勒C系列挖掘机显示器服务自诊断模式

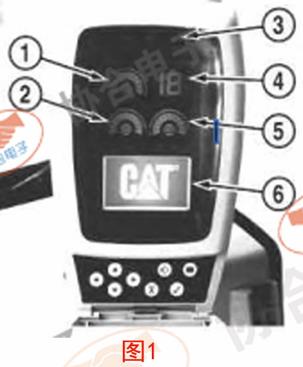

一.显示器指示功能说明

(1)油量表
(2)发动机冷却液温度表
(3)行动灯
(4)发动机转速刻度盘指示器
(5)液压油温度表
(6)信息中心显示器上显示来自控制器的信息。
显示示例如下：液压油温度，发动机冷却液温度和燃油油位；控制器通知显示器关于电子控制系统的任何现有的或过去的故障；对控制器进行各种设定；对电子控制系统进行调节和测试。

二.维修自诊断服务模式启动

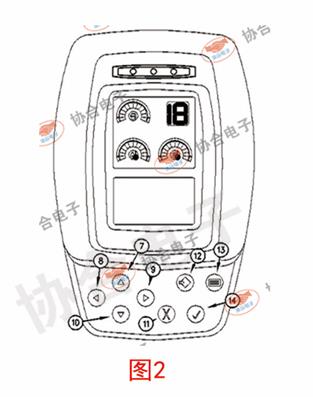

显示器面板
(7)向上键     (11)取消键
(8)向左键     (12)设定键
(9)向右键     (13)菜单键
(10)向下键     (14)0K(确认键)
操作按键进入维修模式或更改模式。

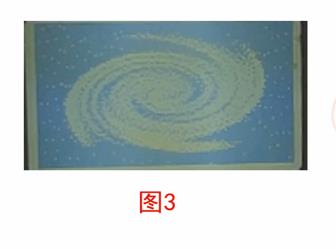

打开钥匙，显示器点亮出现图3屏幕。




按下0K（确认键)(14)松开后，图4，图5，图6屏幕将依次出现。




显示正常界面后，按下菜单键(13)，图7屏幕将出现。

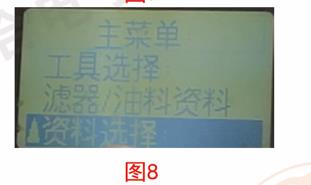

按向下键（10)，选择“资料选择”，如图8屏幕显示。









按0K（确认键)（14)，图9屏幕将显示出来。密码"FFF2"可用于访问维修时使用的所有菜单。按方向键输入密码"FFF2"后，如图10。







按0K键(14)，显示屏幕图11，表示已进入维修模式。然后按向下键(10)，如图12显示。

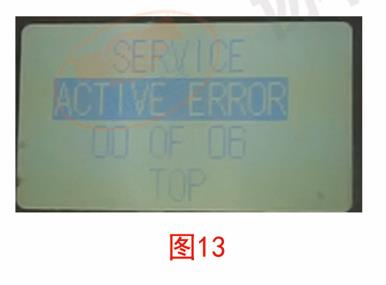

按右方向键，直到出现“ACTIVE ERROR”选项。此选项记录的就是机器实时运行故障代码，如图13。

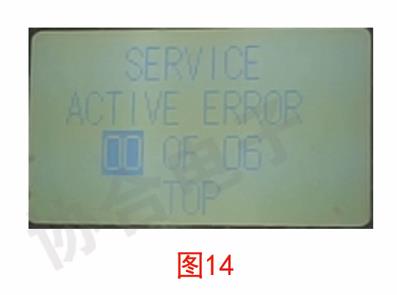

按向下键显示如图14屏幕，”00 0F 06“(06表示故障码总数量，00表示第几个故障码)。

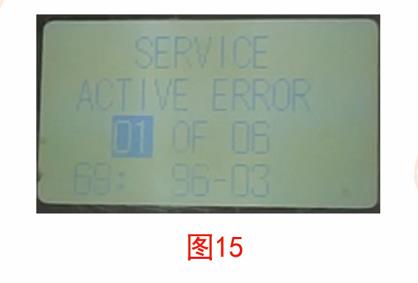

按向右方向键(9)显示如图15屏幕。

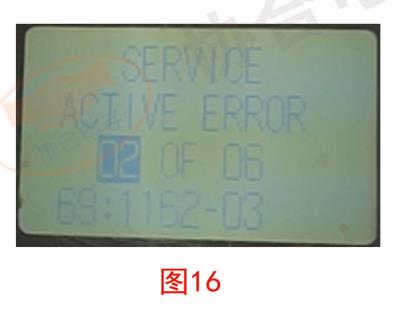

按向左键(8)和向右键(9)滚动查看故障代码。如图16

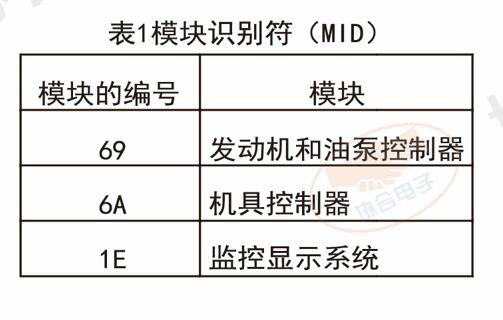

显示"69：1162-03"。"69"为M1D代表不同系统控制模块编号，参照表1。

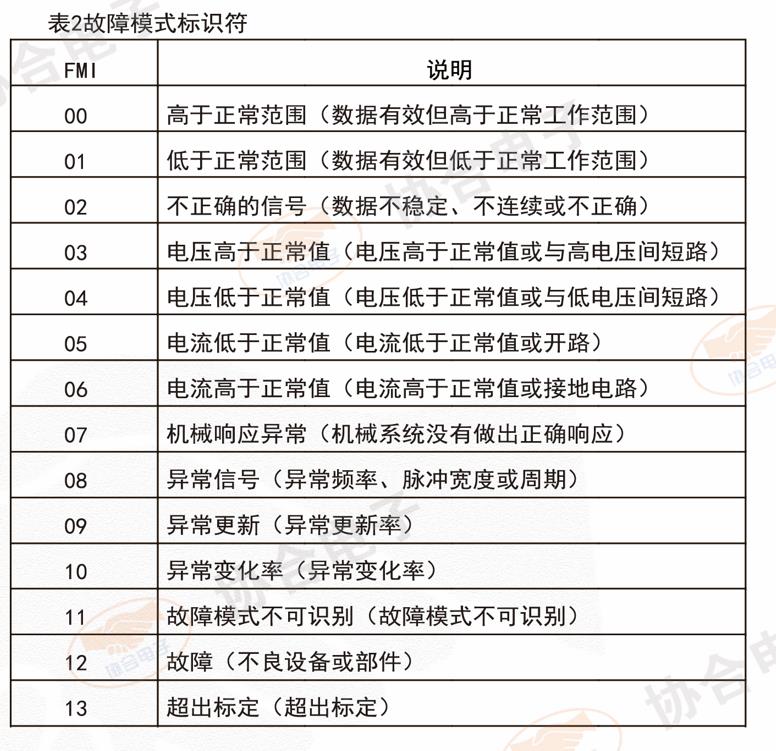

"1162"为C1D故障代码。"03"为FM1故障状态，参照表2。

退出维修模式有两种方法：
第一种是将钥匙开关转到0FF(关闭)位置10秒后终止。
第二种如果您不想关闭机器，按向上键(7)，
如图17显示。按向右键(9)，如图18显示，
选择“EX1T”,按下设定键（12)退出维修模式。
